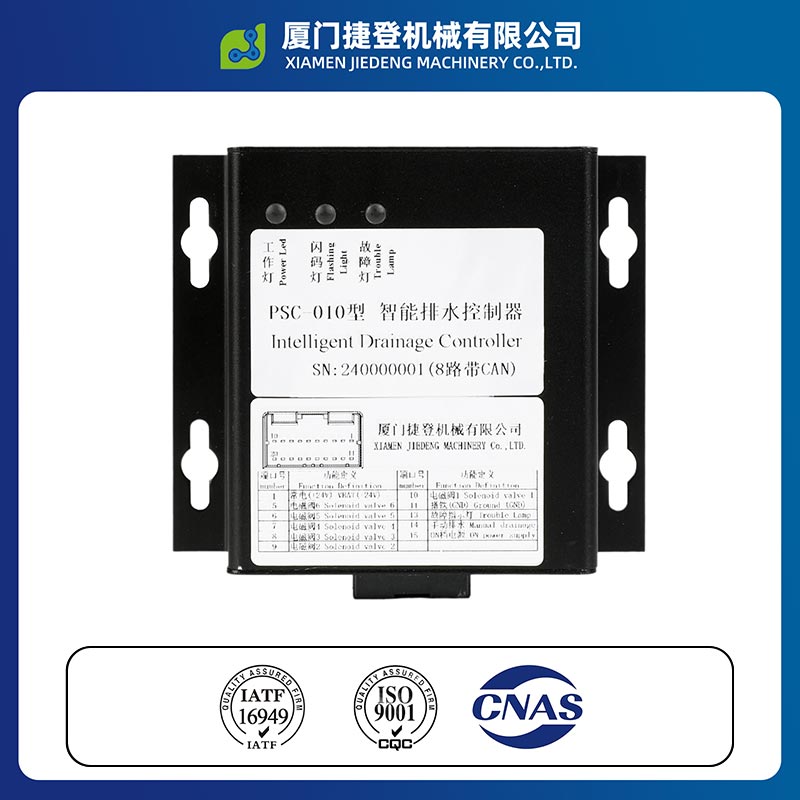

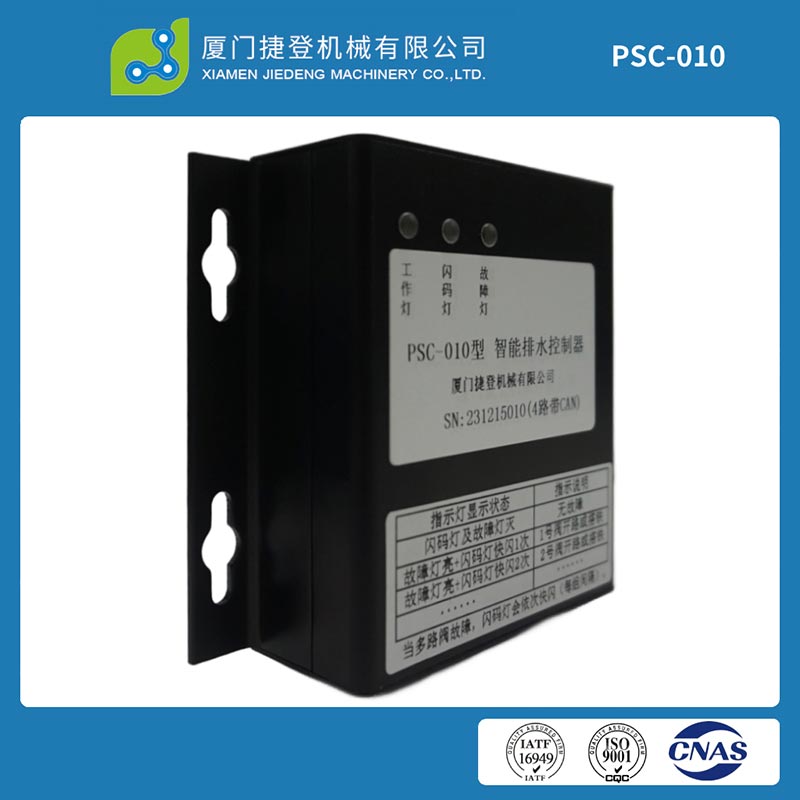

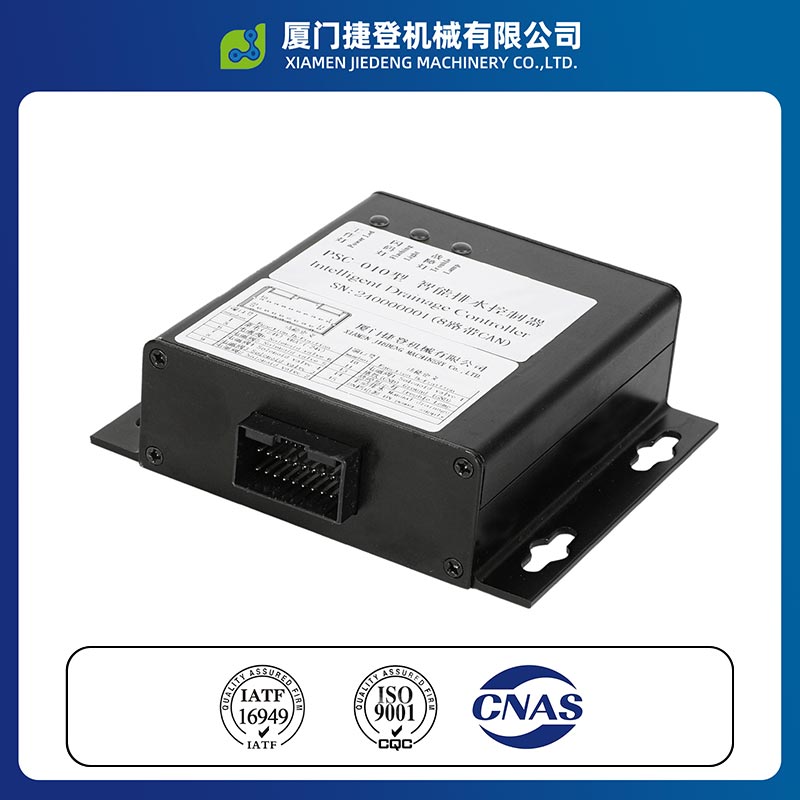

Pengawal saliran pintar yang berkuasa

"Pengawal saliran pintar yang berkuasa" yang dibekalkan oleh Xiamen Jiedeng adalah bahagian yang sangat diperlukan bijak pandai sistem kawalan saliran. Sistem kawalan saliran pintar terutamanya disesuaikan untuk brek pneumatik penumpuk kenderaan komersial, menggantikan injap saliran manual tradisional dan menyahcas secara automatik terkumpul air dalam silinder. Ia boleh mengelakkan potensi bahaya seperti kakisan paip, injap tersumbat, dan sistem brek kegagalan disebabkan oleh pengumpulan air. Keseluruhan proses tidak memerlukan operasi manual oleh manusia, memastikan jangka panjang operasi yang stabil dan selamat bagi keseluruhan sistem brek kenderaan.

Prinsip kerja

※ Sistem ini beroperasi dalam penyelarasan dengan injap longkang kawalan elektrik dan pengawal longkang pintar.
※ Dalam keadaan kegagalan kuasa dan statik, injap longkang kekal tertutup rapat untuk memastikan tiada kebocoran gas sumber dalam silinder simpanan.
※ Apabila dihidupkan dan beroperasi, teras injap elektromagnet digerakkan oleh daya elektromagnet, membuka saluran saliran.
※ Dengan bantuan tekanan gas dalaman silinder simpanan, pengumpulan air secara automatik dilepaskan.
※ Pengawal serentak mengumpul pelbagai isyarat seperti suhu, brek tangan dan bas CAN.
※ Berdasarkan isyarat yang dikumpul, ia merealisasikan kawalan logik sistem saliran automatik penuh. Saliran bermula dan proses berhenti tidak memerlukan sebarang campur tangan manual.

Seni bina komposisi perkakasan teras

Komponen teras keseluruhan sistem saliran pintar termasuk: pengawal saliran pintar, 8 saluran injap saliran yang dikawal secara elektrik, geganti pemanasan, penderia suhu, suis saliran paksa, penunjuk kerosakan ringan, dan kabel komunikasi CAN.

1. Pengawal Saliran Pintar: Melaksanakan fungsi teras bagi keseluruhan operasi logik sistem dan pelaksanaan kawalan.
2. Injap Saliran Kawalan Elektrik 8 saluran: Bertanggungjawab untuk melaksanakan pelbagai tindakan saliran silinder simpanan.
3. Penderia Suhu: Mengumpul suhu persekitaran masa nyata untuk menyediakan asas bagi logik pemanasan dan saliran.
4. Geganti Pemanasan: Mengawal litar pemanasan pada musim sejuk untuk mencapai perlindungan anti-pembekuan suhu rendah.
5. Suis Saliran Paksa: Menyediakan fungsi kawalan saliran paksa manual.
6. Lampu Penunjuk Kerosakan: Digunakan untuk petunjuk kerosakan sistem dan maklum balas penggera.
7. Kabel Komunikasi CAN: Mencapai penghantaran isyarat kenderaan dan interaksi komunikasi.

Konfigurasi saliran lapan saluran

Pengawal menyokong 8 saluran injap Longkang bebas, yang boleh dipadankan dengan berbilang silinder penyimpanan udara model untuk saliran berasingan. Injap 1 dikhaskan untuk penyaliran silinder simpanan udara regeneratif, manakala baki saluran 2 hingga 8 beroperasi secara berasingan pada masa yang berbeza. Setiap saluran mempunyai abah-abah pendawaian kawalan sendiri dan antara muka, dan nombor saluran boleh dibezakan dengan label, memenuhi keperluan susun atur kenderaan yang berbeza model silinder simpanan udara.

Fungsi pemanasan automatik musim sejuk

Sistem ini dilengkapi dengan logik pemanasan suhu rendah Pengawal. Selepas dihidupkan, ia akan bermula secara automatik pemanasan apabila suhu ambien ialah ≤ 3 ℃, dan hentikan pemanasan apabila ≥ 5 ℃. Ia dilengkapi dengan pemanasan 24V/20A geganti, yang serasi dengan berkas wayar pemanasan shell aluminium. Ini menghalang injap saliran dan saluran paip daripada membeku dan tersumbat pada suhu rendah, memastikan operasi normal walaupun di kawasan yang sangat sejuk.
